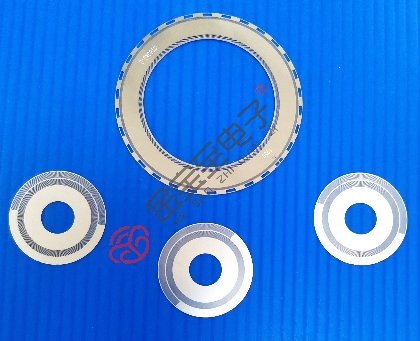

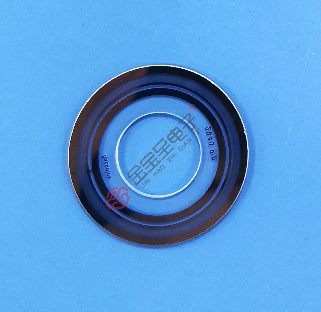

光栅、码盘-金属码盘、非金属码盘及组件,材料有玻璃、金属、塑料.....

金属码盘、非金属码盘、组件码盘。

产品详情

码盘,是光电编码器的光栅圆盘,在一定直径的圆板上等分地开通若干个长方形孔,有反射式和透射式之分。
应用在编码器上,是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。

编码器码盘的材料有玻璃、金属、塑料,玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高;金属码盘直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性就要比玻璃的差一个数量级;塑料码盘是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。

分辨率,也称解析分度、或直接称多少线,量产品的最大外径是150mm左右,最多的线是2540线,精度可以做到0.0254mm。

除了进行金属码盘的蚀刻加工和塑料码盘的模切加工外,还可以进行码盘与底座压环等部品组装,配套提供给客户使用。
